一、錐形混合干燥機簡介
  錐形混合干燥機以干燥過程中混合物料為特點，主要用于在粉體物料中加入少量液體時的干燥的場合。如金屬表面改性、染料、農藥中加入防塵劑、農藥的濕法染色等操作中。

  混合干燥機同混合設備一樣，也有立式和臥式之分，又可分為容器固定式和容器旋轉式。一般容器固定式可以進行對流、傳導或?qū)α鹘Y(jié)合傳導的傳熱方式進行干燥，而容器旋轉式以對流干燥為主。立式混合干燥設備通常可進行間歇式操作，而臥式混合干燥設備根據需要可進行間歇和連續兩種操作。

  二、錐形混合干燥機
  錐形混合干燥機工作原理是螺旋的快速自轉，將物料向上提升，形成兩股（或一股）沿壁自下向上的螺柱形物料流。轉臂帶動螺桿的公轉運動使螺旋外的物料不同程度地進入螺柱包絡體內，一部分物料被錯位提升，另一部分物料又被甩出螺柱，從而達到全圓周方位物料更新擴散。被提升到上部的物料，再向中心凹穴匯合，物料流匯合并成一股向下流動，補充了底部物料空穴，形成對流循環。由于上訴運動的復合，使物料在較短的時間內獲得了均勻混合。
  同時，物料的運動將熱量從器壁處帶入物料層內部，濕分蒸發后從頂部排濕口排出。
  1）設備結構

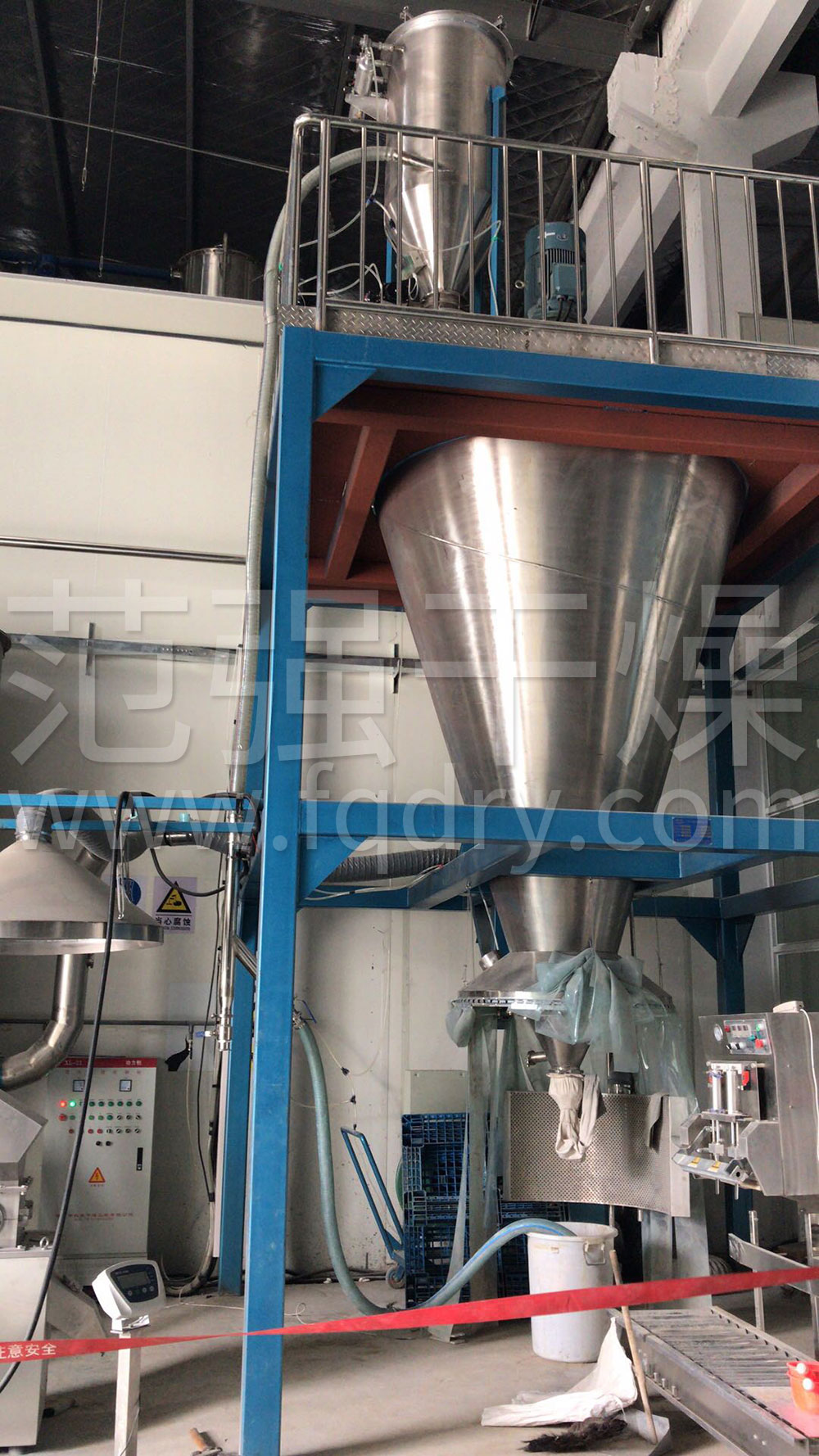

  錐形混合干燥機本體是一固定式倒圓錐體容器，沿內壁面左右對稱地裝有螺旋回轉翼。螺旋可以一直運行到裝置上部，回轉翼的上部用渦流制動器固定，驅動回轉翼減速器的位置在設備頂部，驅動器可以無級變速。裝置容量在4000L以下的機型，本體下部沒有攪拌軸承，物料直接從下部排出。通常排出產品時，攪拌翼正向旋轉，遇到流動性差的粉末，可以采用反向回轉，以便讓物料在短時間內排完。攪拌翼的構造是從上部懸臂，靠調節攪拌翼的上下位置以改變攪拌翼和設備本身的間隙，裝置內部只有攪拌器和渦流制動器，結構十分簡單，主要考慮減少污染?；剞D(zhuǎn)軸的密封采用標準的填料密封，所以從裝置的上部就很容易進行維修。用于真空干燥時，根據用途可以采用機械密封。
  2）錐形混合干燥機設備特點
  A：混合性能好，隨著攪拌轉速的改變可以適應各種目的的混合。
  B：構造簡單，易于維修。
  C：做干燥器用時，傳熱系數大。
  D：做真空干燥器用時，可以得到高真空。
  3）混合性能
  投入粉體物料后，啟動螺旋攪拌器，物料上升至圓錐形容器的內壁面附近，然后從本體內中心部位沿攪拌軸下降，形成循環流動的形式。這樣，裝置內的所有物料都在循環流動中得到攪拌混合。渦流制動器設置后，使混合沒有偏析現象。
  物料由于螺旋攪拌器的作用上升至本體內壁面，持續上升的物料經上部渦流制動器，到中央部位再直接下降至料層內，由于其強力的循環混合作用，但可以短時間內獲得均一的混合。
  4）干燥實例
  錐形混合干燥機用于傳導傳熱型的干燥裝置時，有優良的機能，在壁面上物料不斷更新，使傳熱系數增大。對食品等物料的干燥時，傳熱系數可以達到300～400W/（m2?K）。在上部固定的渦流制動器對進行干燥的物料有破碎分散作用。由于物料的轉動，仰制了結塊，使干燥能有效地進行，除常壓干燥之外，本身有真空構造，進行真空干燥的實例也很多。特別對含有機溶劑的濕粉物料干燥，以除去溶劑為目的使用的場合也很多。例如，含有機溶劑的聚合物的干燥，脫除溶劑、從醫藥品粉末中去除10-6級的甲醇、陶瓷漿的干燥和樹脂粉末的干燥等。在干燥含甲醇（17%）和水的賽璐珞時，它可以作為流化床干燥器的預干燥用，可以使流化床干燥器在除去甲醇后的爆炸極限以下作業。
  脫水污泥等初含濕量高的物料，在干燥過程中黏性會增加，從而使干燥速度降低，它可以避開高黏稠區域，而進行有效的干燥，得到粒狀的制品。排氣中的臭氣往往是個問題，用了真空干燥后，排氣量極少，排氣溫度低，故只需用活性炭進行簡單脫嗅，運轉成本很低。
